Что такое структурная гидроизоляция? Полное руководство по защите бетонной конструкции
Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-07-29 Происхождение:Работает
Попадание воды в коммерческие и жилые бетонные конструкции приводит к серьезным финансовым и структурным последствиям. Если оставить без защиты, гидростатическое давление заставляет влагу проникать в поры бетона, вызывая деградацию, структурную дестабилизацию и коррозию стальной арматуры в результате реакций карбонизации и хлоридов. Когда подземная гидроизоляция выходит из строя, модернизация или ремонт повреждений обходятся в геометрической прогрессии, чем правильные первоначальные спецификации. Для архитекторов, инженеров-строителей и девелоперов эти неудачи представляют собой огромный риск ответственности и профессиональной ответственности.
Это руководство служит технической основой для оценки, определения и внедрения правильных систем структурной гидроизоляции . Анализируя данные об окружающей среде, проектирование конструкций, геотехнические профили и международные стандарты соответствия, специалисты могут снизить риски и обеспечить долгосрочную структурную целостность.
Выбор системы зависит от окружающей среды: ни один метод гидроизоляции не подходит для всех конструкций; Выбор должен диктоваться почвенными условиями, гидростатическим давлением, химическим составом и предполагаемым использованием помещения.
Комбинированные системы снижают риск. Для достижения приемлемых пороговых значений риска для высокого риска, глубоко затопленных или обитаемых подземных сооружений (среда класса 3) требуется сочетание систем типа A, типа B и/или типа C.
Соответствие не подлежит обсуждению: соблюдение признанных структурных стандартов (например, BS 8102:2022, ACI 515.2R или эквивалентных региональных норм) имеет решающее значение для структурной целостности, страховой поддержки и действия гарантии.
Ранняя интеграция специалистов: привлечение квалифицированного специалиста по проектированию гидроизоляции (например, сертифицированного CSSW) на начальном этапе проектирования радикально снижает ошибки проектирования, структурные противоречия и затраты на жизненный цикл.
Структурная гидроизоляция и гидроизоляция: в чем разница?
Определение технического объема
Защита сооружений от воды под гидростатическим давлением определяет основную сферу управления подземными водами. В первую очередь это относится к подземным, земляным или водоподпорным сооружениям. Напротив, гидроизоляция защищает от капиллярного действия и влажности почвы только там, где нет давления воды. Гидростатическое давление увеличивается с глубиной. Давление повышается примерно на 0,1 бар или 10 кПа на каждый метр глубины воды. Эта огромная сила выталкивает жидкую воду через микроскопические пустоты в бетоне, что требует надежной структурной защиты.
Мы часто видим на месте путаницу между этими двумя понятиями. Применение простой гидроизоляционной мембраны в подвале с высоким уровнем грунтовых вод гарантирует провал. Прежде чем указывать материалы, вы должны понять гидрологию объекта.
| Характеристика | Гидроизоляция | Структурная гидроизоляция |
|---|---|---|
| Первичная угроза | Капиллярное действие, поднимающаяся влажность | Гидростатическое давление, активный напор воды |
| Область применения | Надземные, неглубокие плиты | Глубокие подвалы, подпорные стены, туннели |
| Толщина материала | Тонкие пленки, базовые DPM | Толстые мембраны, интегральные примеси, дренажи полостей |
| Последствия отказа | Косметические повреждения, плесень | Структурная деградация, затопление, коррозия арматуры |
Механика проникновения воды и разрушения конструкции
Гидростатическое давление выталкивает воду через бетонные капилляры, строительные швы, отверстия для стяжных болтов и структурные микротрещины. Постоянное воздействие влаги запускает механизмы вторичного повреждения, которые ставят под угрозу структурную стабильность.
Коррозия арматуры: карбонизация и проникновение хлоридов разрушают щелочной пассивирующий слой стальной арматуры. Это приводит к экспансивной ржавчине, растрескиванию и критической потере несущей способности.
Циклическое замораживание-оттаивание: вода расширяется примерно на 9% внутри пор бетона во время замерзания, вызывая физическое разрушение и образование накипи на поверхности.
Высолы и химическое выщелачивание: Свободный гидроксид кальция растворяется и мигрирует к поверхности, со временем ослабляя цементную матрицу.
Когда вы осматриваете старый гараж, вы часто видите пятна ржавчины, просачивающиеся сквозь бетон. Это указывает на активную коррозию арматуры. Как только арматура начинает ржаветь, она расширяется, срывая бетонное покрытие и подвергая воздействию непогоды еще больше стали.

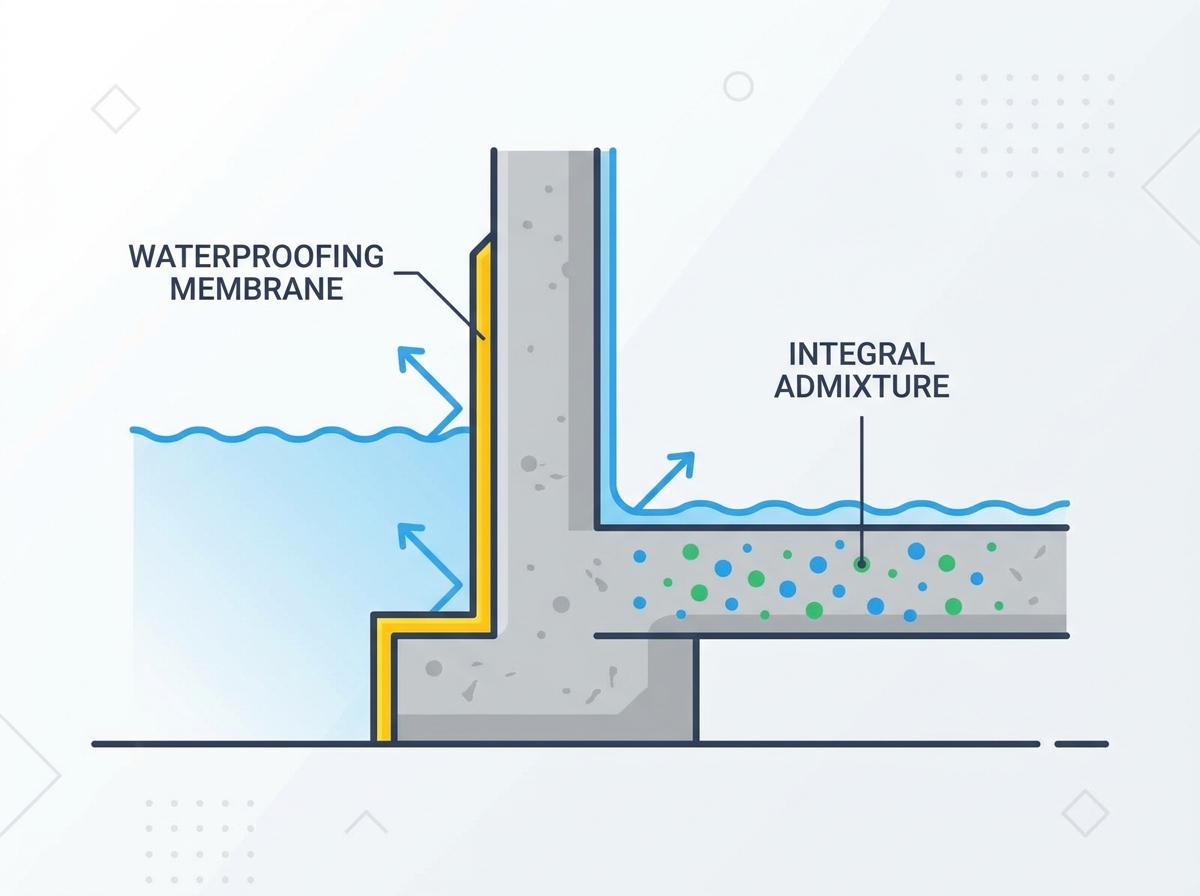

Основные типы систем структурной гидроизоляции
Тип A: Барьерная защита (резервуар)
Системы типа А основаны на применении сплошной физической барьерной мембраны на положительной, отрицательной или многослойной поверхности бетонной конструкции. Материалы включают предварительно нанесенные полностью связующие мембраны, которые химически связываются с влажным бетоном, самоклеящиеся листы, нанесенные после нанесения, такие как полимерно-модифицированный битум или полиэтилен высокой плотности, а также мембраны, наносимые жидкостью, такие как полиуретан или полимочевина, для сложных геометрических форм.
Эти барьеры лучше всего подходят для неглубоких подвалов, подпорных стенок и случаев, когда возможны внешние раскопки. Однако они во многом зависят от идеальной подготовки субстрата. Они остаются уязвимыми к физическим повреждениям во время засыпки, а разрушение одного шва может поставить под угрозу весь барьер.
Подготовьте основание, удалив цементное молоко и обеспечив гладкую поверхность.
Нанесите грунтовку в соответствии со спецификациями производителя.
Установите мембрану, следя за тем, чтобы все перекрытия соответствовали минимально необходимой ширине.
Детализируйте все углы, отверстия и окончания с помощью армированных жидких мембран или специальных лент.
Перед засыпкой защитите мембрану дренажными досками.
Тип B: Структурно-интегральная защита
Защита типа B предполагает проектирование самой бетонной конструкции водонепроницаемой. Это ограничивает проникновение воды за счет усовершенствованной конструкции смеси, снижения соотношения воды и цемента и тщательной защиты швов. Технологии добавок включают гидрофобные химикаты, блокирующие поры, и кристаллические активные добавки, которые реагируют с влагой, образуя самозаживляющиеся трещины размером до 0,4 мм.
В инженерной детализации швов используются активные гидрофильные гидрошпонки, физические гидрошпонки из ПВХ и системы шлангов с возможностью повторного впрыска после инъекции. Системы типа B подходят для глубоких коммерческих подвалов, объектов гражданской инженерной инфраструктуры и помещений с высоким уровнем грунтовых вод. Успех требует безупречной укладки бетона, уплотнения, выдержки и строгого контроля ширины трещин.
Тип C: Осушенная защита
Системы типа C допускают незначительное попадание воды и контролируют его через дренажную систему внутренней полости. Компоненты включают шипованные мембраны из полиэтилена высокой плотности, нанесенные на стены и полы, дренажные каналы по периметру и отстойники, оснащенные двойными насосами, резервными батареями и сигнализацией о паводке.
Этот подход исключительно хорошо работает для модернизации исторических подвалов, сводчатых построек и объектов с непредсказуемым гидростатическим давлением. Однако тип C не предотвращает попадание воды в бетон, что потенциально подвергает арматуру воздействию сырости. Он также требует постоянного технического обслуживания в течение всего срока службы, включая периодическую промывку от известковых отложений и постоянное питание насосов.
Как выбрать правильную систему структурной гидроизоляции
Оценка геотехнических и гидрогеологических условий
Точная спецификация начинается с оценки классификации уровня грунтовых вод на участке. Инженеры должны различать низкие, переменные, высокие и постоянно высокие уровни грунтовых вод, используя данные долгосрочного мониторинга. Химический состав почвы также играет решающую роль. Агрессивные почвы с высоким содержанием сульфатов могут вызвать коррозию цемента, а хлориды способствуют коррозии арматуры.
Кроме того, кислые почвы или наличие радона и метана требуют специальной газобарьерной гидроизоляции. Проницаемость грунта определяет движение воды; Илистые и глинистые почвы создают высокий уровень грунтовых вод с медленным дренажем, тогда как песок и гравий создают мгновенное гидростатическое давление.
Определение требуемого экологического класса
Сопоставление вариантов использования конструкций с внутренними классами производительности гарантирует, что система гидроизоляции будет соответствовать ожиданиям пользователей. Ссылка на стандарты BS 8102:2022 обеспечивает четкую основу для этих сред.
| Класс | Описание | Типичные случаи использования | Требования к производительности |
|---|---|---|---|
| 1а класс | Влажный | Подпорные стены, основные автостоянки | Допускаются влажные пятна или капли. |
| 1б класс | Влажный | Технологические помещения, основные складские помещения | Не допускает проникновения воды, влажные участки допустимы. |
| 2 класс | Сухой | Розничные склады, мастерские | Никакого проникновения воды, никакой сырости. |
| 3 класс | Обитаемый | Офисы, жилые помещения, серверные помещения | Абсолютно сухое, контролируемая относительная влажность. |
Оценка рисков и необходимость комбинированных систем
Использование одной системы гидроизоляции в средах класса 3 сопряжено со значительным математическим риском. Разработка комбинированных подходов снижает эти риски для профилей высокого риска. Сочетание типа A с типом B обеспечивает первичный барьер против жидкой воды, в то время как конструкционный бетон действует как вторичный барьер, ограничивающий проникновение пара.
Альтернативно, сочетание типа B с типом C гарантирует, что бетон ограничивает проникновение незначительной утечки, а внутренний дренаж безопасно отводит любую остаточную воду. Мы всегда рекомендуем комбинированные системы для жилых помещений, чтобы предотвратить катастрофические сбои.
Стандарты и соответствие структурной гидроизоляции
Навигация по глобальным и региональным кодам
Соблюдение установленных норм обеспечивает структурную безопасность и соответствие требованиям. BS 8102:2022 служит сводом правил Великобритании по защите подземных сооружений от грунтовых вод, определяющим принципы проектирования, классы и анализ рисков. В США стандарты ACI 515.2R и ACI 350 содержат рекомендации по определению гидроизоляционных и химически стойких барьеров.
Между тем, Еврокод 2 излагает правила проектирования конструкций, удерживающих и удерживающих жидкости. Соблюдение этих стандартов защищает от катастрофических сбоев и юридической ответственности. Вы должны документировать соблюдение требований на каждом этапе сборки.
Профессиональные роли и односторонняя ответственность
Четкое разграничение профессиональных ролей предотвращает критические ошибки. Инженер-строитель выполняет расчеты нагрузки на конструкцию, а специалист по гидроизоляции управляет контролем влажности. Современные поставщики гарантий назначают в состав команды дизайнеров сертифицированного специалиста по проектированию, например специалиста CSSW.
Эта единая ответственность обеспечивает плавную интеграцию стратегии гидроизоляции со структурным проектом, уменьшая количество конфликтов и долгосрочных дефектов. Когда каждый знает свои точные масштабы, проект работает более гладко и риски значительно снижаются.
Гарантии, скрытые дефекты и страхование
Понимание типов гарантий защищает инвестиции в проект. Гарантия производителя на продукцию распространяется только на дефекты материала, тогда как профессиональная гарантия, подкрепленная возмещением, распространяется на проектирование и установку. Для получения одобрения гарантии третьей стороны требуется комплексная документация.
Подробные технические чертежи, показывающие все переходы и проходки.
Сертификаты продукции, такие как одобрения BBA, CE или ICC-ES.
Подробные журналы контроля качества сайта, подписанные инспектором.
Фотоподтверждение подготовки субстрата и нанесения мембраны.
Распространенные проблемы и решения структурной гидроизоляции
Критические точки проектирования деталей
Системы гидроизоляции часто выходят из строя в определенных критических деталях. Строительные и дневные швы представляют собой зоны наибольшего риска проникновения воды и требуют активной детализации швов, например, гидрофильных полос или шлангов для инъекционной цементации. В монтажных проходках, включая трубные муфты и кабельные вводы, должны использоваться механические фланцы или расширяющиеся набухающие герметики.
Для стяжных болтов структурной опалубки требуются цементирующие ремонтные пробки, чтобы предотвратить утечку. Кроме того, структурные деформационные и компенсационные швы нуждаются в гибких, прочных системах, таких как эластомерные компенсационные ленты, чтобы выдерживать осадку и тепловое расширение.
Подготовка основания и отверждение бетона
Плохая подготовка субстрата остается основной причиной выхода из строя мембраны. Присутствие цементного молока, отвердителя, антиадгезивов или высокое содержание влаги в сыром бетоне препятствует надлежащей адгезии. Должны быть соблюдены приемлемые показатели основания, например, содержание влаги в бетоне ниже 4% для некоторых мембран, наносимых жидкостью.
Требования к профилю поверхности также должны соответствовать рекомендациям ICRI CSP, чтобы обеспечить максимальную прочность соединения. Мы тратим больше времени на подготовку бетона, чем на фактическое нанесение мембраны, и эти усилия окупаются в долгосрочной перспективе.
Контроль качества на месте и неразрушающий контроль
Строгий контроль качества на месте гарантирует целостность установки. Электронное обнаружение утечек использует методы высокого и низкого напряжения для обнаружения точечных отверстий в эластомерных мембранах. Испытания в отпуске включают в себя искровые испытания непроводящих покрытий для обеспечения непрерывной толщины.
Визуальный осмотр и испытания керна подтверждают уплотнение бетона, результаты испытаний на осадку на месте и общую прочность на сжатие. Никогда не пропускайте этап тестирования; обнаружение утечки перед обратной засыпкой экономит огромное количество времени и денег.
Заключение и следующие шаги
Эффективная структурная гидроизоляция необходима для защиты зданий от проникновения воды, продления срока службы конструкций и минимизации затрат на долгосрочное обслуживание. Выбирая подходящую систему гидроизоляции с учетом условий площадки, конструкции конструкции, требований к экологическим характеристикам и нормативных стандартов, проектные группы могут значительно снизить строительные риски, обеспечивая при этом долговечность и безопасность здания.
Для достижения наилучших результатов проекта примите во внимание следующие рекомендации:
Прежде чем выбирать какое-либо гидроизоляционное решение, проведите подробные геотехнические и гидрогеологические исследования.
Выбирайте гидроизоляционные системы в соответствии с требуемым экологическим уровнем и профилем риска проекта.
Убедитесь, что все строительные швы, проходки и переходные детали профессионально спроектированы и тщательно установлены.
Осуществляйте комплексные проверки качества, обнаружение утечек и испытания на месте на протяжении всего процесса установки.
Благодаря многолетнему опыту в области передовых строительных материалов и технологий гидроизоляции компания CANLON стала всемирно признанным поставщиком высокоэффективных гидроизоляционных систем и комплексных решений для ограждающих конструкций зданий. Благодаря постоянным инновациям, мощному научно-исследовательскому потенциалу и строгим международным стандартам качества компания поставляет надежные гидроизоляционные продукты, которые используются в коммерческих зданиях, инфраструктурных проектах, промышленных объектах и жилых комплексах на мировых рынках.
От подземной структурной гидроизоляции и систем кровельной гидроизоляции до комплексных решений для ограждающих конструкций зданий, CANLON предлагает комплексный ассортимент продукции, профессиональную инженерную поддержку, индивидуальные проектные решения и долгосрочное техническое обслуживание. Сочетая интеллектуальное производство, устойчивую разработку продуктов и инновации, ориентированные на клиента, CANLON помогает архитекторам, инженерам, подрядчикам и разработчикам создавать более безопасные, долговечные и энергоэффективные здания, которые надежно работают на протяжении всего жизненного цикла.
Часто задаваемые вопросы
Вопрос: В чем разница между гидроизоляцией и структурной гидроизоляцией?
Ответ: Гидроизоляция защищает от влаги в почве и капиллярного действия при отсутствии гидростатического давления. Структурная гидроизоляция защищает подземные конструкции от воды под гидростатическим давлением, которая активно заталкивает воду в поры бетона.
Вопрос: Зачем нужна комбинированная система гидроизоляции?
Ответ: В подземных помещениях высокого риска или жилых помещениях требуются комбинированные системы для достижения приемлемых порогов риска. Если в одной системе возникает незначительный дефект, вторичная система предотвращает полный отказ и попадание воды.
Вопрос: Что такое гидроизоляционная система типа B?
A: Тип B предполагает проектирование самой бетонной конструкции водонепроницаемой. При этом используются усовершенствованные конструкции смесей, уменьшенное соотношение воды и цемента, специализированные добавки и специально разработанная детализация швов для ограничения проникновения воды.
Вопрос: Как гидростатическое давление влияет на бетон?
Ответ: Гидростатическое давление выталкивает жидкую воду через микроскопические пустоты в бетоне, строительные швы и микротрещины. Такое постоянное воздействие со временем приводит к коррозии арматуры, повреждению при замораживании и оттаивании и ослаблению конструкции.
Вопрос: Что приводит к сбою Водонепроницающая мембрана.?
Ответ: Мембраны обычно выходят из строя из-за плохой подготовки основания, в том числе из-за наличия цементного молока, отверждающих составов или высокой влажности в сыром бетоне. Плохая детализация стыков и отверстий также приводит к серьезным сбоям.
