Технический Канлон | Профессиональное объяснение системы дренажа дождевой воды с сифоном на крыше Canlon

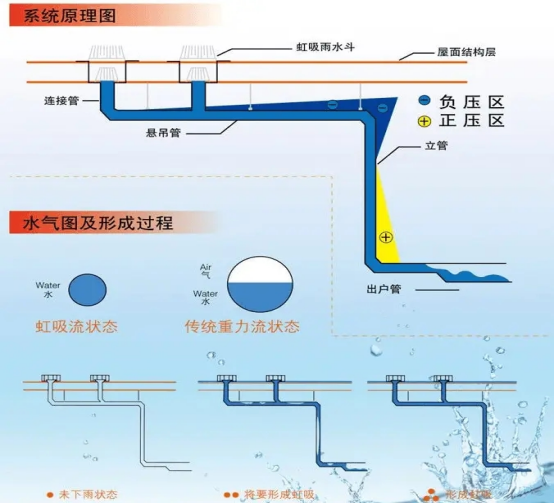

Принцип работы сифонного дренажа

Явление сифона — естественное явление в механике жидкости. Он использует вес и разницу давления самой жидкости, чтобы легко перекачивать жидкость из высокого места в низкое без помощи внешнего насоса.

Сифонная система водоотвода с крыши Canlon основана на уравнениях гидродинамики Бернулли и оснащена собственным разработанным программным обеспечением для гидравлических расчетов, позволяющим точно подобрать диаметр трубы и количество воздуховодов, обеспечивая стабильную активацию сифона во время сильных дождей и формирование полного потока в трубе. Это отличается от традиционного гравитационного дренажа из полутруб и обеспечивает быстрый дренаж.

1. Начальная стадия гравитационного хранения воды.

Во время небольшого дождя дождевая вода стекает в желоба и собирается в специальные сифонные бункеры для дождевой воды Canlon Емкости для сбора дождевой воды имеют встроенные противовихревые и воздухозащитные решетки, предотвращающие попадание большого количества воздуха в трубы, а крыша продолжает накапливать воду на критическую глубину около 30-50 мм..

2. Переходная стадия смешения газа и воды.

По мере увеличения количества осадков дождевая вода продолжала поступать в трубы, и высокоскоростной поток воды уносил воздух внутри труб, создавая смешанный поток воздуха и водяных столбов внутри труб.

3. Стадия полного расхода сифона отрицательного давления (рабочее состояние активной зоны)

Воздух полностью удален, и вся труба находится под 100% давлением. Отрицательное давление всасывания создается за счет разницы высот по вертикали между крышей и наружным дренажным отверстием, а скорость потока может достигать 6-10 м/с (по сравнению с 1-2 м/с при традиционной гравитации). Высокоскоростное всасывание воды с крыши предотвращает скопление и перелив воды во время сильного дождя.

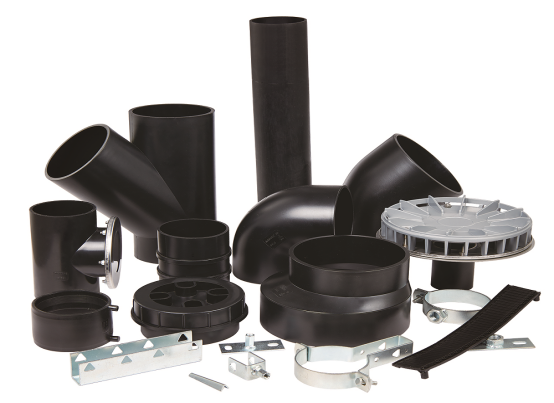

Комплект поставки сифона Canlon дренажный полный комплект компонентов

1. Основной компонент: запатентованный сифонный бункер для дождевой воды Canlon (запатентованный продукт).

• Имеет многослойную решетку с воздушным барьером, антивихревые направляющие лопатки и боковой водозаборник для предотвращения втягивания воздуха;

• Совместим с металлокомпозитной черепицей, металлическими крышами с покрытием TPO/PMP и бетонными крышами; CTC сертифицирован Национальным инспекционным и карантинным бюро.

• Конструкция с небольшой глубиной воды перед желобом уменьшает высоту скопления воды в желобе, тем самым снижая нагрузку на крышу и риск протечки.

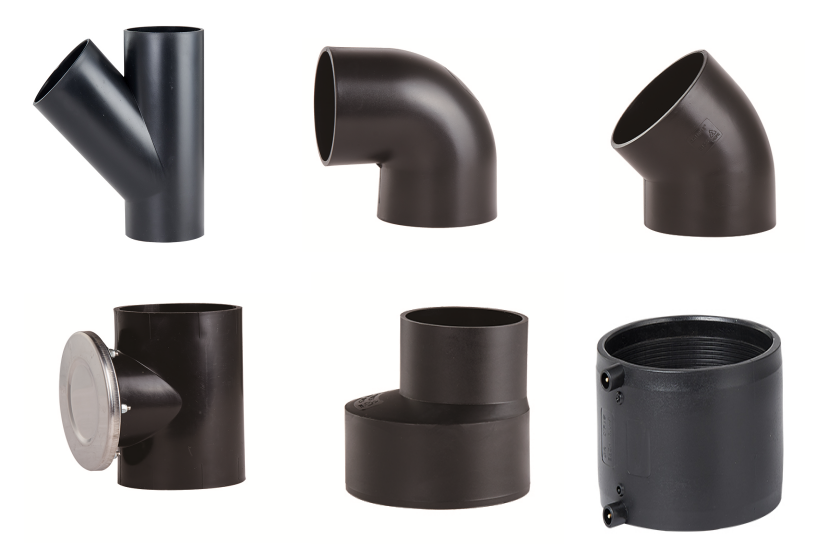

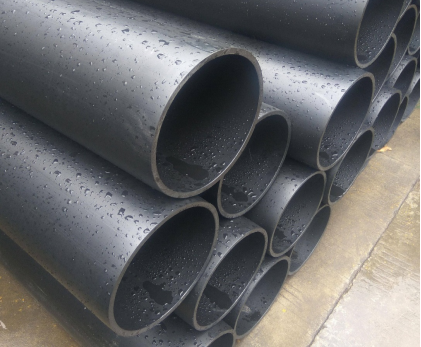

2. Трубы и фитинги из полиэтилена высокой плотности (HDPE).

В сифонной дренажной системе Canlon используются совершенно новые, устойчивые к старению трубы из полиэтилена высокой плотности со встроенной сваркой горячим расплавом для надежной герметизации; он доступен в полном диапазоне спецификаций от De63 до De315 и устойчив к высоким и низким температурам, кислотам и щелочам, что делает его пригодным для сложных условий работы на заводах и стадионах.

3. Система подвески и крепления вторичной энергии ( запатентованный кронштейн Canlon) .

Высокоскоростной поток воды под отрицательным давлением сифона будет вызывать вибрацию. Система подвески, состоящая из специальной квадратной стали, стержня с резьбой, антивибрационного хомута и хомута, используется для рассеивания расширяющейся, сжимающей и вибрационной нагрузки трубопровода. Горизонтальные трубы не требуют наклона, их можно укладывать горизонтально по желанию.

4. Вспомогательные компоненты

Система включает в себя выпускные отверстия для перелива желобов, отводящие соединительные короткие трубы, выходные конверсионные трубы и смотровые колодцы для рассеивания энергии на открытом воздухе; его можно использовать в сочетании с модулями сбора дождевой воды Canlon , чтобы обеспечить переработку и повторное использование дождевой воды в губчатых городах.

Комплексный анализ преимуществ и недостатков сифонной системы Canlon

(I) Основные преимущества (по сравнению с традиционным самотечным дренажем)

1. Значительно улучшена эффективность дренажа, исключено скопление воды на крыше.

Скорость потока по всей трубе в 3–6 раз выше, чем у самотечной системы, а скорость отвода сильного дождя увеличивается на 70% для той же площади крыши; Крупнопролетные заводы и стадионы не столкнутся с переливом сточных канавок или затоплением крыш.

2. Меньший диаметр трубы, экономия материала на 30–50%.

В самотечных системах обычно используются трубы диаметром De200 или больше, а в сифонных системах Canlon обычно используются De75–De160. Это позволяет вдвое сократить количество труб, фитингов и стояков, существенно снизив материальные и транспортно-подъемные расходы.

3. Горизонтальные трубы прокладываются с нулевым уклоном, чтобы максимизировать высоту внутренней сети.

Традиционные горизонтальные трубы с гравитационной подачей должны иметь наклон до 1–3 ‰, занимая высоту потолка; Подвесные сифонные трубы Canlon можно прокладывать полностью горизонтально, что устраняет необходимость опускать потолки на фабриках, в торговых центрах и стадионах, тем самым освобождая полезное пространство в помещении.

4. Меньшее количество водоприемников и водосточных труб для дождевой воды значительно снижает потенциальные утечки.

Для больших площадей крыши требуется всего несколько бункеров для дождевой воды, что уменьшает количество желобов и точек повреждения гидроизоляции крыши. В сочетании с водонепроницаемой мембраной Canlon она обеспечивает комплексную гидроизоляцию и дренаж, снижая риск утечки из источника.

5. Высокоскоростной поток воды, самоочистка, длительная эксплуатация без обслуживания.

Высокоскоростной поток воды 6-10 м/с смывает грязь, песок и опавшие листья со стенок трубы, делая трубу менее склонной к засорению. Нет необходимости устанавливать колодцы для очистки внутри помещения, что приводит к чрезвычайно низким затратам на техническое обслуживание.

6. Гибкая планировка, адаптируемая к крышам неправильной формы и с большими пролетами.

Не ограничиваясь строительными балками, колоннами или расположением стальных конструкций, стояки можно располагать по центру в углах зданий, не нарушая планировку внутреннего пространства; подходит для фотоэлектрических крыш, изогнутых стадионов и сверхдлинных заводов.

7. Система долговечна, экологична и низкоуглеродна.

Срок службы труб ПНД составляет ≥25 лет, что соответствует сроку службы металлических кровель и гидроизоляционных мембран; их можно подключить к модулям сбора дождевой воды, что позволяет перерабатывать дождевую воду для озеленения и промывки, обеспечивая соответствие стандартам губчатого города и зарабатывая бонусные баллы за зеленые здания.

(ii) Ограничения системы

1. Начальный этап проектирования имеет высокий входной барьер и требует специального гидравлического моделирования и расчетов.

Трубопроводы и бункеры для дождевой воды не могут быть произвольно установлены или добавлены/удалены на месте. Технической необходимо команде Canlon провести глубокие гидравлические расчеты по чертежам, которые обычные строительные бригады не могут выполнить самостоятельно.

2. Первоначальная общая стоимость одной системы немного выше, чем стоимость простой системы гравитационного дренажа.

Специализированные бункеры для дождевой воды и сейсмостойкие подвесные опоры стоят дороже, чем обычные компоненты с гравитационной подачей, но экономия на материалах труб и потолках гражданского строительства может компенсировать разницу в цене, что приведет к снижению общей стоимости в среднесрочной и долгосрочной перспективе.

3. Высокие требования к точности конструкции.

Ровность бункера для дождевой воды, сварка труб расплавом и расстояние между опорами должны быть строго выполнены в соответствии с техническими условиями. Отклонения при установке повлияют на образование отрицательного давления в сифоне, поэтому на месте требуются рекомендации и инструкции компании Canlon Technology.

4. Очень маленькие крыши (менее 1000 кв.м.), как правило, не имеют оптимального соотношения цены и качества.

Для небольших магазинов и небольших крыш простой самотечный дренаж более экономичен, а для зданий большой площади и больших пролетов (более 5000 м²) больше подходит сифонный дренаж.

Основные сценарии применения

1. Промышленные предприятия/база тяжелого оборудования (основной сценарий)

Сверхдлинные крыши из стальных конструкций, мастерские с большими пролетами, складские и логистические парки, такие как объединенные заводские здания площадью более 100 000 квадратных метров, решают проблему централизованного дренажа крыш большой площади.

2. Крупные общественные здания

Конференц-центры, стадионы, станции высокоскоростной железной дороги, терминалы аэропортов и станции метро с изогнутыми/неровными крышами и сверхвысокими потолками требуют высокого уровня высоты потолков и эстетики.

3. Торговые комплексы и торговые центры

Многоэтажный подиум имеет большую крышу и мансардные окна с горизонтальными трубами, которые не имеют наклона и не опускают потолок, обеспечивая высоту этажей магазинов.

4. Кровля из металлокомпозитной черепицы с покрытием.

Он совместим с интегрированной металлокомпозитной черепицей Canlon TMP/PMP, имеет эксклюзивные патенты на испытания и обеспечивает полную гидроизоляцию и дренаж металлической кровли.

5. Фотоэлектрическая интегрированная крыша

Фотоэлектрические панели покрывают большую площадь крыши, снижая риск гидроизоляции через проемы и одновременно собирая и повторно используя дождевую воду.

6. Проекты поддержки города Губки

В сочетании с модулями хранения воды Canlon PP он обеспечивает интегрированный дренаж, хранение и использование дождевой воды, что делает его подходящим для жилых домов для переселенцев, промышленных парков и школ.

Типичные инженерные случаи

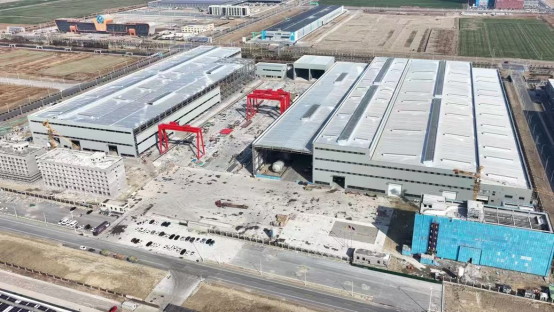

База по производству тяжелого оборудования Yongda Chemical Machinery (Рудонг)

• Масштаб проекта: общая площадь строительства составляет 120 000 квадратных метров, включая комбинированные заводские здания и здания заводов по производству специальных материалов с удлиненными стальными крышами, общий объем инвестиций составляет 1 миллиард юаней;

• Решение: вся крыша будет оборудована сифонной системой дождевой воды Canlon , при этом техническая группа обеспечит полную доработку чертежей, поставку материалов и техническое руководство на месте;

• Результаты внедрения: количество бункеров и стояков для дождевой воды уменьшено на 52% по сравнению с исходным гравитационным решением, потолок не нужно опускать, экономится почти 40% материалов труб, в сезон дождей не происходит накопления или утечек воды, и это решение соответствует требованиям коррозионной стойкости зданий химических заводов.

Межрегиональные проекты поддержки кровли из металлокомпозитной черепицы

Основываясь на патенте на изобретение Canlon «Устройство для испытания сифона на дренаж для металлической кровли с покрытием», мы предлагаем комплексные сифонные решения для интегрированных панельных крыш TMP/PMP в различных регионах, реализуя комплексную гидроизоляцию и дренажную конструкцию, а также избегая распространенной проблемы протечек в металлических желобах кровли.

Основные отличительные преимущества Canlon (сравнение отраслей )

1. Синергическое развитие гидроизоляции и дренажа: мы поставляем полные комплекты водонепроницаемых мембран, металлической кровли и сифонных систем со стандартизированными компонентами, устраняя проблемы с утечками, вызванные соединениями между различными брендами;

2. Полный набор патентов собственной разработки: многочисленные патенты на изобретения для бункеров для дождевой воды, испытательных устройств и сейсмостойких подвесных систем;

3. Полный цикл технических услуг: бесплатное гидравлическое моделирование, вторичная доработка чертежей, передача строительства на объекте и комплексное обслуживание по приемке водоснабжения;

4. Строгие испытания, превосходящие национальные стандарты: наша собственная лаборатория может моделировать различные осадки, сечения желобов и условия наклона крыши для проверки устойчивости системы.
