Почему структурная гидроизоляция имеет решающее значение для долгосрочной защиты конструкции здания

Проникновение воды остается самым разрушительным фактором, влияющим на долговечность здания. На его долю приходится до 80% всех претензий по строительным дефектам во всем мире. Бетон и каменная кладка по своей природе являются пористыми материалами. Под воздействием гидростатического давления, грунтовых или поверхностных вод незащищенные конструкции быстро разрушаются. Такое воздействие приводит к коррозии арматуры, растрескиванию бетона, карбонизации и снижению несущей способности. В результате ущерб создает катастрофические обязательства по безопасности для владельцев недвижимости.

Для смягчения этих серьезных рисков необходимо выйти далеко за рамки базовых методов защиты от влаги. Вы должны реализовать комплексные стратегии защиты, чтобы не допустить попадания влаги в оболочку здания. В этом руководстве объясняется, как оценивать, выбирать и внедрять системы структурной гидроизоляции . Вы узнаете, как гарантировать структурную целостность, соответствие нормативным требованиям и ценность активов вашей сборки в течение ее предполагаемого жизненного цикла.

• Проактивная и реактивная экономика: установка надежной системы структурной гидроизоляции во время строительства обходится в несколько раз дешевле ремонтной гидроизоляции после строительства, которая часто требует обширных земляных работ и укрепления конструкции.

• Категоризация системы: эффективная защита зависит от выбора правильного типа системы — типа A (барьерная), типа B (интегральная) или типа C (дренированная) — или комбинированного многоуровневого подхода, продиктованного условиями площадки и геотехническим риском.

• Экологическая классификация: выбор гидроизоляции должен соответствовать предполагаемому использованию помещения: от основных подсобных помещений (уровень 1) до полностью сухих жилых помещений с контролируемым климатом (уровень 3).

• Парадигма резервирования: стандарт BS 8102:2022 подчеркивает, что если последствия протечки неприемлемы, необходимо указать комбинацию двух или более типов гидроизоляции.

• Реализация – это уязвимость: даже гидроизоляционные материалы премиум-класса не смогут выйти из строя, если плохо будет выполнена детализация строительных швов, инженерных коммуникаций и переходов.

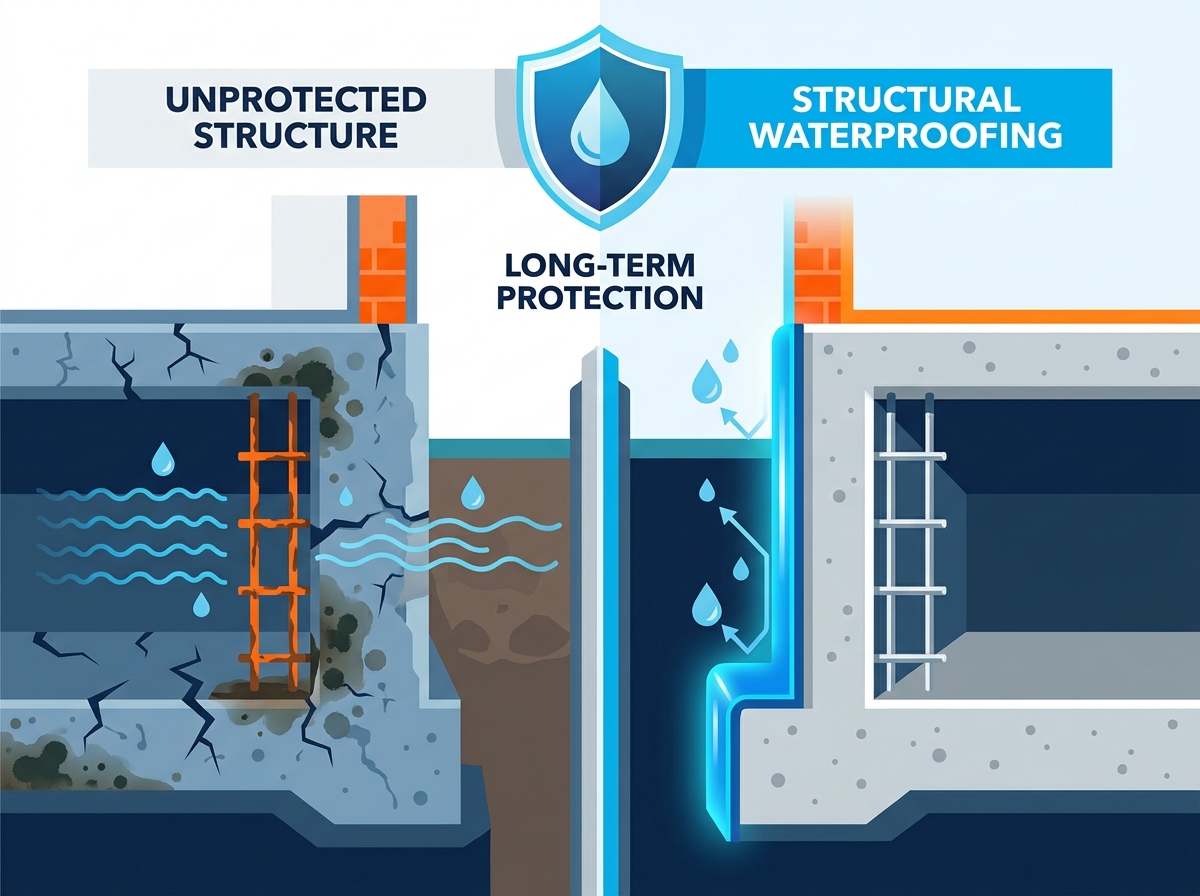

Почему структурная гидроизоляция необходима для защиты зданий

Гидростатическое давление и капиллярное действие

Вода оказывает постоянное, усиливающееся давление на подземные сооружения. Подвалы, подпорные стены и глубокие фундаменты постоянно борются с этой силой. Гидростатическое давление выталкивает воду через мельчайшие микротрещины в бетонной матрице. Чем глубже фундамент, тем выше напор. Подвал, построенный на десять метров ниже уровня грунтовых вод, испытывает огромные боковые нагрузки, которые выталкивают влагу на наружные стены. Одновременно капиллярное действие вытягивает влагу вверх через пористые строительные материалы. Этот эффект впитывания позволяет сырости подниматься намного выше фактического уровня грунтовых вод. Без надлежащего вмешательства влага в конечном итоге проникает во внутреннее пространство, разрушая отделку и создавая нездоровую среду.

В тяжелых глинистых почвах ситуация ухудшается. Глина удерживает воду и плохо дренирует, создавая приподнятый уровень грунтовых вод у стен фундамента. Это означает, что конструкция находится в ванне с захваченной водой, подвергая бетон постоянной гидростатической нагрузке даже в засушливые сезоны. Чтобы справиться с этим, необходимо глубокое понимание механики грунта и динамики жидкости, чтобы спроектировать барьер, способный выдерживать десятилетия непрерывного воздействия.

Химический путь разрушения бетона

Вода действует как транспортный механизм для разрушительных химических реакций внутри бетона. Это никогда не бывает просто чистая H2O; грунтовые воды содержат растворенные минералы, соли и кислоты, которые разрушают структурную матрицу.

• Коррозия арматуры и растрескивание бетона: вода и кислород проникают в бетон и достигают встроенной стальной арматуры. Сталь окисляется и расширяется в шесть раз по сравнению с первоначальным объемом. Это расширение создает огромное внутреннее растягивающее напряжение, растрескивающее окружающий бетон и вызывающее его отслаивание. При растрескивании обнажается больше арматуры, что ускоряет цикл и значительно снижает несущую способность конструкции здания.

• Карбонизация: углекислый газ из атмосферы растворяется в воде и проникает в поры бетона. Это снижает естественный pH бетона с сильнощелочного 12,5 примерно до 8,5. Падение щелочности разрушает пассивный защитный слой вокруг арматурной стали. Как только этот слой исчезает, начинается быстрая коррозия даже без высоких концентраций хлоридов.

• Сульфатная и хлоридная атака: грунтовые воды часто содержат растворенные соли и химические соединения. Эти агрессивные химикаты разрушают цементное тесто, скрепляющее бетон. Хлориды ускоряют коррозию стали, действуя как катализатор, разрушающий пассивирующий слой. Сульфаты вступают в реакцию с алюминатными соединениями в цементе, в результате чего бетонная матрица расширяется, растрескивается и распадается на мягкую, кашеобразную пасту.

Финансовые последствия восстановительной гидроизоляции

Первоначальная гидроизоляция представляет собой предсказуемые капитальные затраты на этапе строительства. Однако ремонтная гидроизоляция влечет за собой непредсказуемые и огромные эксплуатационные расходы. Ремонт вышедшего из строя подвала часто требует глубоких раскопок, укрепления конструкции и обширного внутреннего сноса. Вы должны удалить ландшафтный дизайн, ландшафтный дизайн и инженерные коммуникации только для того, чтобы добраться до внешних стен фундамента. Если внешние раскопки невозможны из-за ограничений по границам участка, вы вынуждены выполнять сложный внутренний ремонт. Вы также столкнетесь с расходами, связанными с перемещением арендаторов, приостановкой деятельности и серьезной девальвацией активов. Сделать все правильно с первого раза — единственная финансово жизнеспособная стратегия.

Типы систем структурной гидроизоляции

Тип A: Барьерная защита (внешняя, внутренняя и многослойная)

В системах типа А используются физические барьерные мембраны, блокирующие проникновение воды. К ним относятся покрытия, наносимые холодным жидким способом, предварительно нанесенные листовые мембраны и геотекстиль из бентонитовой глины. Вы можете применять эти барьеры как с положительной (внешней), так и с отрицательной (внутренней) стороны. Положительное применение остается золотым стандартом инженерной мысли. Он останавливает воду еще до того, как она коснется бетона конструкции, защищая арматурную сталь от коррозии. Применение отрицательной стороны обычно предназначено для ремонтных работ, когда внешний доступ невозможен, но они позволяют воде пропитать бетонную стену, прежде чем она остановится на внутренней поверхности.

Предварительно нанесенные листовые мембраны широко используются в сценариях гидроизоляции глухих сторон, таких как городское строительство с нулевой линией лота, где бетон заливают непосредственно в системы удержания грунта. Эти мембраны образуют механическую или химическую связь с залитым на них влажным бетоном, предотвращая проникновение воды в поперечном направлении между мембраной и конструкцией. Мембраны, наносимые жидкостью, обеспечивают бесшовную защиту и отлично подходят для изделий сложной формы, но требуют строгой подготовки основания и определенных погодных условий во время отверждения.

Тип B: Структурно-интегральная защита

Системы типа B обеспечивают водонепроницаемость непосредственно в бетонной смеси. Гидрофильные кристаллические добавки реагируют с влагой и негидратированными частицами цемента, образуя нерастворимые игольчатые кристаллы. Эти кристаллы надолго блокируют капилляры и микротрещины бетона. Гидрофобные ингредиенты отталкивают воду, снижая общее впитывание. Однако прочность цельного бетона зависит от прочности его швов. Сам бетон может быть водонепроницаемым, но холодные швы между заливками очень уязвимы.

Вы должны установить важные гидрошпонки на всех строительных, подвижных и холодных соединениях. Гидрофильные набухающие полоски расширяются при контакте с водой, герметизируя шовный зазор. Гидрошпонки из ПВХ создают физический барьер, встроенный в шов. Инъекционные шланги позволяют герметизировать шов после строительства, закачивая в шов специальные смолы в случае возникновения утечек. Успешная система типа B требует тщательной укладки бетона, правильной вибрации для устранения образования сот и длительного времени отверждения для минимизации усадочного растрескивания.

Тип C: Защита от дренажа (управление водными ресурсами)

Системы типа С не препятствуют попаданию воды в конструкцию. Вместо этого они управляют водой, которая уже прорвала основную защиту. Мембраны для дренажа полостей с шипованным профилем применяются для внутренних стен и полов. Они направляют воду в дренажные каналы по периметру, установленные в плите перекрытия. Эти каналы питаются отстойными насосными системами, которые безопасно выбрасывают воду из здания. Тип C часто считается самым безопасным вариантом для жилых подвалов, поскольку он разгерметизирует конструкцию и полностью устраняет гидростатическое давление.

Вы должны включить обязательную инфраструктуру резервного копирования. Конфигурации с двумя насосами, резервные батареи и сигналы тревоги, связанные с телеметрией, не подлежат обсуждению для обеспечения надежности системы. Если во время урагана отключится электричество, одна насосная система затопит подвал. Регулярное обслуживание также требуется для промывки дренажных каналов и удаления скоплений карбоната кальция, который со временем может кальцинировать и заблокировать систему.

Комбинированные системы для объектов повышенного риска

Среды с высоким уровнем грунтовых вод требуют многоуровневой защиты. Инженеры-строители часто используют комбинированные системы для достижения приемлемых порогов риска. Сочетание типа A и типа B обеспечивает надежный барьер наряду с комплексной защитой. Сочетание типа B и типа C позволяет контролировать любую воду, которая обходит цельный бетон. Избыточность имеет решающее значение в конструкциях глубоких подвалов. Если в одной системе возникает локальный сбой из-за осадки или плохого качества изготовления, вторичная система предотвращает катастрофическое затопление.

Для эффективного внедрения комбинированной системы выполните следующие последовательные этапы:

1. Проведите тщательную программу обезвоживания участка, чтобы снизить уровень грунтовых вод до начала раскопок.

2. Установите предварительно нанесенную мембрану типа А на систему заземления, убедившись, что все швы проварены или проклеены лентой в соответствии со спецификациями производителя.

3. Уложите цельный водонепроницаемый бетон типа B, тщательно вибрируя вокруг тяжелой арматуры, чтобы избежать образования пустот.

4. Перед следующей заливкой бетона установите гидрофильные гидрошпонки на каждом горизонтальном и вертикальном шве конструкции.

5. После затвердевания бетона и герметизации конструкции нанесите внутреннюю дренажную мембрану типа C и дренажные каналы по периметру.

6. Введите в эксплуатацию систему двойного водоотливного насоса и проверьте сигнализацию о наводнении перед началом внутренней отделки.

Как выбрать правильную систему структурной гидроизоляции

Оценка геотехнических и почвенных условий

Выбор системы начинается со тщательного геотехнического обследования. Вы должны проанализировать проницаемость почвы, уровень грунтовых вод и исторические колебания уровня грунтовых вод. Участок, который в августе кажется сухим, в марте может иметь уровень грунтовых вод на три метра выше. Не менее важно провести химический анализ почвы. Вам необходимо измерить pH, сульфаты и хлориды в грунте. Это обеспечивает химическую совместимость почвы и выбранных вами Водонепроницающая мембрана.. Игнорирование химического состава почвы приводит к быстрой деградации мембран и преждевременному выходу системы из строя. Например, мембраны из бентонитовой глины разрушаются в сильно соленых грунтовых водах, поскольку соль предотвращает набухание глины и образование уплотнения.

Целевое использование помещения (экологические классы)

Стратегия гидроизоляции должна напрямую соответствовать требуемому уровню сухости внутреннего пространства. Отраслевые стандарты определяют конкретные экологические классы, определяющие приемлемый уровень влажности.

Требования	к производительности	использования пространства
Класс 1a/1b (мокрый/влажный)	Автостоянки, технические помещения, подсобные помещения	Допускаются небольшие просачивания или влажные участки. Нет стоячей воды.
2 сорт (сухой)	Розничные склады, мастерские, производственные помещения	Проникновение воды не допускается, но некоторое количество водяного пара допустимо.
Степень 3 (полностью сухой)	Офисы, жилые дома, архивы	Проникновение воды или водяного пара не допускается. Требуется контролируемая вентиляция.

Совместимость материалов и интеграция оболочки здания

Ваша гидроизоляционная система не может существовать изолированно. Он должен плавно соединяться с гидроизоляционным слоем (DPC), кровельными системами и надземной облицовкой. Эта интеграция создает непрерывную, непрерывную защитную оболочку. Несовместимые материалы в переходных зонах вызывают химические реакции или нарушение адгезии. Например, нанесение мастики на основе растворителя на битумную мембрану приведет к расплавлению битума и разрушению уплотнения. Вы должны убедиться, что подземные мембраны правильно соединяются с надземными воздушными и пароизоляционными слоями. Детализация на линии земли, где подземная система соединяется с внешним фасадом, является общеизвестным слабым местом, требующим специальных переходных мембран и концевых планок.

Соответствие нормативным требованиям и отраслевые стандарты

Соблюдение признанных кодексов практики является обязательным. В Великобритании стандарт BS 8102:2022 устанавливает стандарты подземной гидроизоляции. В США основу составляют стандарты ACI и ICC. Соблюдение требований обеспечивает возможность страхования, обеспечивает структурные гарантии и обеспечивает защиту ответственности. Несоблюдение этих стандартов подвергает застройщиков и подрядчиков огромным юридическим и финансовым рискам. Эти нормы подчеркивают необходимость проектирования с учетом рисков, требуя от инженеров предполагать, что гидростатическое давление в конечном итоге окажет воздействие на конструкцию, даже если в настоящее время площадка высохла.

Распространенные проблемы и решения структурной гидроизоляции

Общие точки отказа

Гидроизоляционные материалы редко выходят из строя сами по себе. Неисправности практически всегда происходят на сложных соединениях. К зонам наибольшего риска проникновения воды относятся строительные швы, технические проходки и отверстия для стяжных болтов. Мембранные окончания на уровне земли также очень уязвимы. Трубы и кабели, проходящие через фундамент, требуют специальной детализации. Один-единственный плохо герметизированный проход трубы поставит под угрозу всю подземную конструкцию. Подрядчики должны использовать механические уплотнения звеньев или специальную жидкость для промывки, чтобы создать водонепроницаемую манжету вокруг каждой трубы, входящей в здание.

Отверстия для стяжных болтов, оставшиеся после снятия бетонной опалубки, создают прямые проходы через стену. Они должны быть индивидуально упакованы безусадочным водонепроницаемым раствором и покрыты локальной мембранной заплатой. Игнорирование этих мелких деталей гарантирует попадание воды.

Важность подготовки субстрата и обеспечения/контроля качества

Строгое соблюдение спецификаций производителя имеет решающее значение для барьерной адгезии. Вы должны контролировать влажность, ровность и чистоту основания. Перед нанесением мембраны бетон должен достичь необходимого времени отверждения, чтобы предотвратить выделение газа, которое приводит к образованию вздутий в системах с жидкостным нанесением. Цементное молоко, пыль и разделительные средства для опалубки препятствуют склеиванию мембран. Вы должны механически подготовить бетонную поверхность, часто используя абразивоструйную очистку или шлифовку, чтобы получить правильный профиль бетонной поверхности (CSP). Плохая подготовка поверхности гарантирует, что вода будет скатываться за гидроизоляционным слоем, делая его бесполезным.

Протоколы неразрушающего контроля (NDT) и обеспечения качества

Нельзя полагаться только на визуальный осмотр. Перед засыпкой проведите строгий неразрушающий контроль (NDT), чтобы проверить целостность установки.

• Электронное обнаружение утечек (ELD) и испытание на искрение проверяют целостность мембраны на вертикальных стенах, обнаруживая точечные отверстия и нарушения в непроводящей мембране.

• Испытания на наводнение подтверждают водонепроницаемость горизонтальных поверхностей и подиумов путем погружения зоны в воду на 48 часов и мониторинга утечек внизу.

• Диагностический мониторинг влажности отслеживает затвердевание бетона и выявляет ранние признаки передачи паров до укладки полов.

• Испытание на адгезию гарантирует, что мембраны, нанесенные жидким способом, достигли необходимой прочности при отрыве от бетонного основания.

Выбор сертифицированных подрядчиков по гидроизоляции

Генеральным подрядчикам не следует устанавливать сложные системы гидроизоляции. Вы должны использовать специализированные установщики, одобренные производителем. Привлечение аккредитованного специалиста по проектированию гидроизоляции (WDS) гарантирует, что проект будет отвечать всем требованиям, предъявляемым к конкретному объекту. Сертифицированные установщики гарантируют действие гарантии и точность установки. Их опыт в детализации сложных узлов – это разница между сухим подвалом и затопленным объектом. Производители часто отказываются выдавать гарантии, если система была установлена ​​несертифицированным персоналом, в результате чего ответственность за будущие сбои возлагается на владельца здания.

Заключение

Выбор правильной системы структурной гидроизоляции имеет важное значение для обеспечения долгосрочной безопасности, долговечности и ценности любого здания. Тщательно оценив условия площадки, риски грунтовых вод, структурный дизайн и требования к экологическим характеристикам, проектные группы могут реализовать решения по гидроизоляции, которые эффективно предотвращают попадание воды, снижают затраты на техническое обслуживание и защищают структурную целостность на протяжении всего срока службы здания.

Для достижения наилучших гидроизоляционных характеристик учтите следующие рекомендации:

• Прежде чем выбирать любую гидроизоляционную систему, проведите комплексное геотехническое исследование.

• Выбирайте гидроизоляционные решения, исходя из требуемого экологического класса и уровня риска проекта.

• Убедитесь, что все важные детали, включая строительные швы, проходки и переходы, профессионально спроектированы и установлены.

• Выполняйте комплексные проверки качества и испытания перед засыпкой и передачей проекта.

Имея многолетний опыт работы в отрасли строительных материалов, компания CANLON превратилась во всемирно признанного производителя передовых гидроизоляционных систем и экологически чистых кровельных решений. Опираясь на постоянные инновации, обширный инженерный опыт и строгие международные стандарты качества, компания предлагает высокоэффективную гидроизоляционную продукцию, которая широко используется в проектах коммерческого, промышленного, инфраструктурного и жилищного строительства по всему миру.

От конструкционных Водонепроницающая мембрана. и систем кровельной гидроизоляции до комплексных решений для ограждающих конструкций зданий, CANLON предлагает комплексные портфели продуктов, профессиональную техническую поддержку, гидроизоляционные решения для конкретных проектов и долгосрочные инженерные услуги. Благодаря постоянным инвестициям в исследования и разработки, интеллектуальное производство и инновации, ориентированные на клиента, CANLON помогает архитекторам, инженерам, подрядчикам и разработчикам с уверенностью создавать более прочные, энергоэффективные и устойчивые конструкции.

Часто задаваемые вопросы

Вопрос: Что такое структурная гидроизоляция?

Ответ: Это применение непроницаемых материалов, комплексных добавок к бетону или дренажных систем, предназначенных для защиты конструктивных элементов здания от проникновения воды и гидростатического давления. Это защищает как структурную целостность, так и внутреннюю среду.

Вопрос: Как долго сохраняется структурная гидроизоляция?

Ответ: Правильно выбранная и установленная система должна прослужить расчетный срок службы здания. Однако механические компоненты, такие как водоотливные насосы и дренажные каналы в системах типа C, требуют регулярного обслуживания и периодической замены.

Вопрос: В чем разница между гидроизоляцией и структурной гидроизоляцией?

Ответ: Гидроизоляция предотвращает попадание влаги в результате капиллярного действия в почве, широко известного как поднимающаяся влажность. Структурная гидроизоляция спроектирована так, чтобы выдерживать постоянное активное гидростатическое давление окружающих грунтовых вод.

Вопрос: Можно ли применять структурную гидроизоляцию внутри?

А: Да. Вы можете применить барьерные мембраны типа A с отрицательной стороны или установить внутри системы дренажа полостей типа C. Это часто используется при модернизации или ремонтных работах, когда внешние раскопки невозможны.

Вопрос: Что такое гидроизоляционная система типа C?

Ответ: Это система управления водными ресурсами, которая допускает незначительное проникновение через конструкцию. Он направляет эту воду за шипованную мембрану в дренажные каналы и безопасно откачивает ее с помощью системы водоотливных насосов.

Вопрос: Почему системы структурной гидроизоляции выходят из строя?

О: Неисправности редко связаны с самим материалом. Обычно они возникают из-за плохого качества изготовления, недостаточной подготовки поверхности, отсутствия детализации соединений или использования единой системы, когда условия высокого риска диктуют комбинированный подход.

Вопрос: Каково значение BS 8102:2022 для структурной гидроизоляции?

Ответ: BS 8102:2022 — это окончательный свод правил защиты подземных сооружений от воды. В нем особое внимание уделяется проектированию с учетом рисков, предполагается постоянное давление воды и рекомендуются комбинированные системы, в которых последствия отказа высоки.
