Почему глухая гидроизоляция является предпочтительным решением для защиты подземных стен

Плотность городов и проектирование глубоких подвалов все чаще вынуждают застройщиков прибегать к строительству без границ, устраняя пространственный буфер, необходимый для традиционных наружных раскопок. Когда фундаментные стены заливаются непосредственно в системы удержания грунта, подрядчики теряют доступ к внешней поверхности несущей стены. Неспособность адекватно защитить эти недоступные подземные сооружения от гидростатического давления приводит к катастрофическому проникновению воды, структурной деградации и практически невозможным сценариям восстановления.

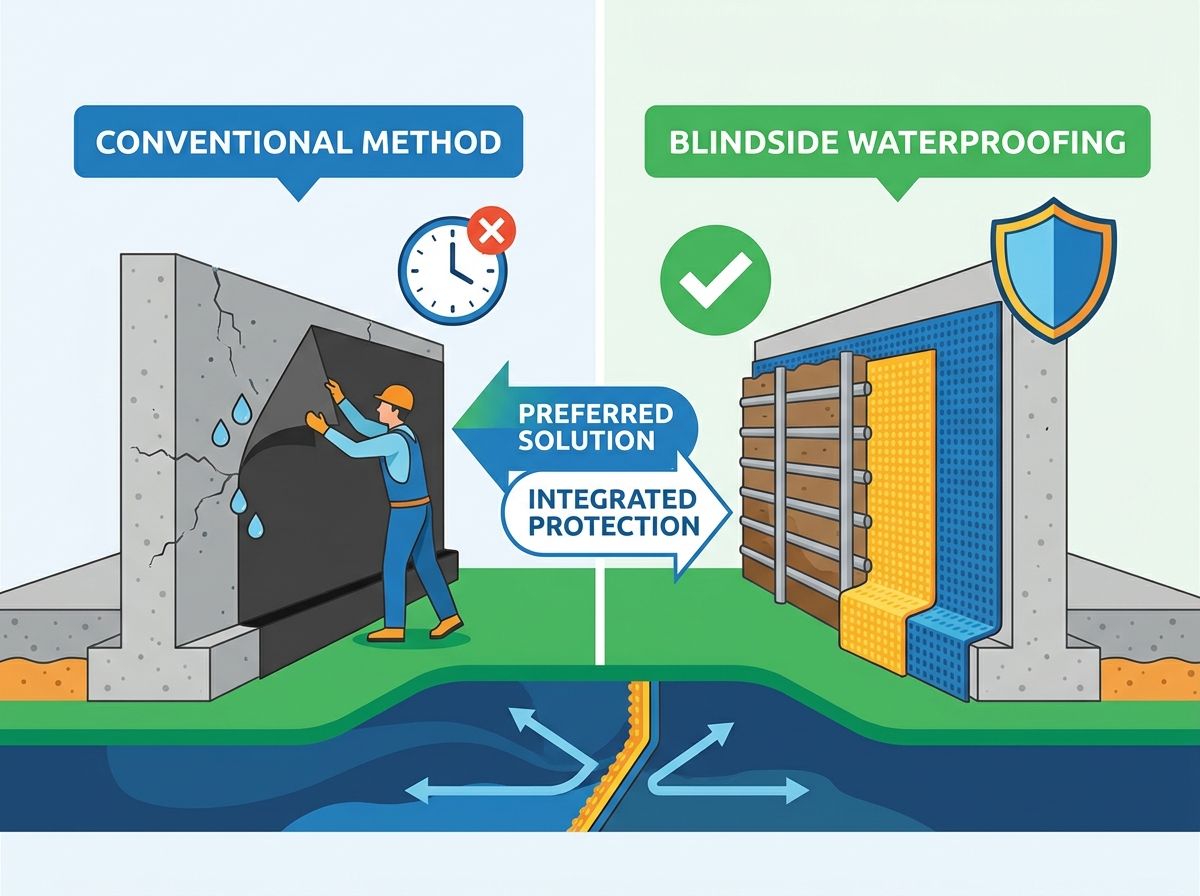

Слепая гидроизоляция меняет традиционную последовательность работ, устанавливая защитную оболочку перед укладкой структурного бетона. В этом руководстве оцениваются механика, мембранные технологии и реалии реализации глухих систем, чтобы помочь проектным группам выбрать правильное решение для подземных сред с высоким уровнем риска.

• Ограничения на участке диктуют метод: гидроизоляция глухих стенок является обязательным подходом для участков с нулевыми линиями, глубоких городских раскопок и строительства туннелей, где чрезмерные раскопки физически или юридически невозможны.

• Адгезия является важнейшим показателем: успех глухой системы зависит от ее способности образовывать непрерывную механическую или химическую связь с залитым бетоном для предотвращения боковой миграции воды в случае прокола.

• Подготовка основания не подлежит обсуждению: характеристики мембраны напрямую связаны с качеством системы удержания грунта (изоляция, шпунт или торкрет-бетон), на которую она установлена.

• Снижение рисков перевешивает первоначальные затраты: хотя материалы и детализация глухих стенок требуют более высоких первоначальных инвестиций, они устраняют экспоненциально более высокие затраты на инъекцию утечек на обратной стороне и ремонт конструкции после строительства.

Почему необходима глухая гидроизоляция

Определение пространственного ограничения

Городское строительство осуществляется в условиях жестких физических ограничений. Соседние фундаменты, границы участков и служебные коридоры обычно предотвращают стандартные раскопки на два-три фута, необходимые для традиционной гидроизоляции с положительной стороны. Без этого зазора рабочие не смогут получить доступ к внешней стене после затвердевания бетона для нанесения защитных покрытий, листовой мембраны или дренажных плит. Несущая стена должна быть отлита непосредственно напротив временной или постоянной системы крепления грунта. Эта пространственная реальность полностью сводит на нет традиционные подходы к гидроизоляции, вызывая фундаментальный сдвиг в построении ограждающих конструкций зданий и их защите от проникновения грунтовых вод.

Механика глухой гидроизоляции

Глухая гидроизоляция требует полного изменения стандартной последовательности строительства. Понимание этого изменения имеет решающее значение для определения последовательности проектов и управления рисками. Обычно этот процесс состоит из следующих отдельных этапов:

1. Установка системы крепления грунта, такой как солдатские сваи и деревянная обшивка, стальные шпунтовые сваи или секущие стены.

2. Подготовка основания для обеспечения относительно гладкой сплошной поверхности без больших пустот и острых выступов.

3. Нанесение Водонепроницающая мембрана. непосредственно на систему крепления, при этом активная или клейкая поверхность должна быть ориентирована в сторону будущей заливки бетона.

4. Монтаж арматурной стали (арматуры) непосредственно перед мембраной, соблюдая особую осторожность во избежание проколов.

5. Укладка конструкционного бетона или нанесение конструкционного торкрет-бетона на мембрану.

По мере затвердевания бетон образует механическую или химическую связь с мембраной, создавая постоянное целостное уплотнение, которое остается на месте на протяжении всего срока службы конструкции.

Критический горизонтальный-вертикальный интерфейс

Переходный шов между горизонтальной гидроизоляцией под плитой и мембраной вертикальной стены представляет собой наиболее распространенную точку разрушения в любой оболочке ниже уровня земли. Этот структурный холодный шов испытывает значительные нагрузки во время укладки бетона, термоциклирования и осадки здания. Правильная детализация требует усиленных косынок, непрерывного клеевого соединения и часто использования гидрофильных гидрошпонок. Если это пересечение будет нарушено, грунтовые воды под гидростатическим давлением воспользуются слабостью и затопят самые нижние уровни конструкции. Полевые группы должны выполнить этот переход с абсолютной точностью, поскольку он объединяет два отдельных этапа строительства, которые могут быть разделены неделями или месяцами.

Высокие ставки недоступности

После заливки бетона мембрана надолго закапывается между несущей стеной и системой удержания грунта. Ремонт снаружи физически невозможен. В случае утечки единственным выходом является инвазивная инъекция внутренней обратной стороны с использованием полиуретановых или эпоксидных затирок. Эти ремонты очень разрушительны, требуют удаления внутренней отделки и часто приносят лишь временное облегчение, поскольку вода просто мигрирует по следующему пути наименьшего сопротивления. Выбор правильной системы и выполнение безупречной установки имеют решающее значение, поскольку ремонт после завершения строительства не устраняет основную причину нарушения.

Типы глухих гидроизоляционных мембран

Системы бентонитовой глины

Бентонит натрия — это встречающаяся в природе глина, которая при контакте с водой расширяется в пятнадцать раз по сравнению с сухим объемом. Находясь между конструкционным бетоном и системой удержания грунта, это расширение образует плотный гель с низкой проницаемостью, который блокирует проникновение воды. Эти системы обладают превосходными возможностями самовосстановления при небольших проколах и легко приспосабливаются к неровным отстающим поверхностям. Однако они несут в себе значительные риски. Бентонит очень уязвим к преждевременной гидратации из-за дождя или стоячей воды перед заливкой бетона. Если он расширяется до изоляции, он теряет свою водонепроницаемость. Кроме того, бентонит быстро разлагается в сильно соленых или загрязненных грунтовых водах, что делает тщательное тестирование почвы обязательным условием для спецификации.

Полиэтилен высокой плотности (HDPE) и полностью клеящиеся системы

Эти мембраны сочетают в себе прочную, устойчивую к проколам основу из полиэтилена высокой плотности с агрессивным, чувствительным к давлению клеем и устойчивым к атмосферным воздействиям защитным покрытием. Определяющей характеристикой этих систем является их способность образовывать постоянную, целостную связь с бетоном по мере его затвердевания. Эта связь обеспечивает исключительную устойчивость к боковой миграции воды; если мембрана проколота, вода не сможет проходить между пластиковым листом и бетонной стеной. Системы HDPE также обладают высокой химической стойкостью. Основная задача заключается в установке. Они требуют тщательной детализации швов, часто с использованием специальных лент или термосварки, и менее щадят поверхности с очень неровной поверхностью по сравнению с бентонитовыми или жидкостными вариантами.

Мембраны из ПВХ и синтетического каучука

Гибкие термопластичные (ПВХ) или эластомерные листы обеспечивают превосходные способности к удлинению и перекрытию, что делает их подходящими для проектов, предполагающих значительную осадку конструкции или сейсмическую активность. Эти системы часто разделены на отсеки с помощью сетки из гидрофильных или ПВХ-гидрошпонок, приваренных непосредственно к мембране. Если происходит нарушение, гидрошпонки ограничивают утечку определенным участком сетки, упрощая в дальнейшем целенаправленный ремонт впрыска. Основным недостатком является необходимость использования термосварных швов. Достижение водонепроницаемой целостности требует высококвалифицированной рабочей силы, специального оборудования и тщательного контроля качества каждого шва перед укладкой бетона.

Жидкостные и гибридные решения вслепую

Системы нанесения жидкости включают в себя мембраны, наносимые распылением или шпателем, на дренажную доску или несущий лист, часто в сочетании со слоем модифицированного полимером асфальта. Эти решения предлагают монолитную, бесшовную установку, которая позволяет легко проходить через сложные отверстия, такие как анкеры, гвозди в грунте и трубопроводы инженерных коммуникаций. Они устраняют уязвимости швов, присущие листовым изделиям. Однако достижение постоянной толщины полностью зависит от навыков аппликатора. Кроме того, эти материалы требуют определенных условий температуры и влажности во время нанесения, что делает их очень чувствительными к погодным воздействиям.

Тип системы	Основной механизм	Ключевое преимущество	Основная уязвимость
Бентонитовая глина	Обширное образование геля в условиях изоляции	Самовосстанавливающийся, хорошо приспосабливается к грубому отставанию	Преждевременная гидратация, чувствительность к высокой солености.
HDPE/полностью приклеенный	Цельное клеевое соединение с затвердевающим бетоном	Предотвращает боковую миграцию воды, высокая химическая стойкость.	Требует гладкой основы, строгой детализации швов.
ПВХ/синтетический каучук	Гибкий листовой барьер с разделением на отсеки	Высокое удлинение, перекрытие осадки, целенаправленный ремонт	Сложная термосварка, требуется высококвалифицированная рабочая сила
Жидкостное/гибридное применение	Монолитное покрытие по несущему листу	Бесшовный, легко справляется со сложными проникновениями.	Зависит от погоды, требует точного контроля толщины

Ключевые факторы эффективности гидроизоляции глухих стенок

Предотвращение боковой миграции воды (ASTM D903)

Величина адгезии отслаивания мембраны к бетону, измеренная по стандарту ASTM D903, является единственным наиболее важным показателем для оценки характеристик слепой конструкции. В условиях глубокого фундамента статистически вероятны проколы во время установки арматуры или укладки бетона. В случае нарушения система должна локализовать утечку. Без сильной адгезии вода, попадающая через точечное отверстие, будет перемещаться в поперечном направлении между мембраной и несущей стеной, в конечном итоге находя трещину или холодный шов и проникая в здание. Высокая адгезия к отслаиванию гарантирует, что любой прокол останется изолированным, предотвращая широкое проникновение воды и позволяя выполнить локализованный и управляемый ремонт.

Устойчивость к гидростатическому давлению (ASTM D5385)

Сценарии с глубоким фундаментом подвергают мембраны постоянному высокому давлению воды. Подвал, простирающийся на три уровня ниже уровня грунтовых вод, может испытывать гидростатическое давление, превышающее 150 фунтов на квадратный дюйм. Оценка материалов на основе ASTM D5385 гарантирует, что выбранная система сможет выдерживать эти экстремальные нагрузки без разрывов, расслаивания или проникновения воды через микроскопические дефекты в швах. Мембрана должна сохранять свою структурную целостность и клеевое соединение под постоянным, неослабевающим давлением в течение всего расчетного срока службы конструкции.

Роль комплексных дренажных геокомпозитов

Полагаться исключительно на барьерную мембрану — стратегия высокого риска. Установка дренажной доски или листа с углублениями между системой удержания грунта и Водонепроницающая мембрана. снижает гидростатическое давление. Эти геокомпозиты создают непрерывное пустотное пространство, которое направляет грунтовые воды вниз к протекающей плитке или дренажной системе основания, прежде чем они смогут проверить пределы мембраны. Устраняя давление стоячей воды, основной гидроизоляционный слой действует как вторичная защита от сырости, а не как структурная дамба, сдерживающая подземное озеро.

Устойчивость к проколам и долговечность

Мембрана должна пережить жестокие реалии этапа строительства. После установки мембрана подвергается воздействию тяжелой арматурной стали, сварочных искр, падающих инструментов и огромному давлению при укладке бетона. Высокая устойчивость к проколам, часто достигаемая за счет толстой основы из полиэтилена высокой плотности или армированных композитных слоев, гарантирует, что мембрана останется неповрежденной до затвердевания бетона. Полевые бригады должны сбалансировать необходимость гибкости при перемещении по углам с абсолютной прочностью, необходимой для того, чтобы выдержать установку арматурного каркаса.

Химическая совместимость

Соответствие мембранного материала конкретному химическому составу почвы и загрязнениям грунтовых вод является абсолютной необходимостью. В городской среде часто встречаются загрязненные почвы, содержащие углеводороды, тяжелые металлы или промышленные растворители. Прибрежные районы представляют собой проблему высокой солености. Сульфаты в почве могут разрушать некоторые материалы на основе асфальта или глины. Подробный геотехнический отчет должен содержать информацию для процесса спецификации, гарантируя, что выбранная мембрана не будет химически разлагаться, неправильно набухать или терять свои адгезионные свойства при воздействии конкретного профиля грунтовых вод на участке.

Проблемы и решения при установке гидроизоляции на глухой стороне

Подготовка основания и типы крепления

Производительность любой слепой системы неразрывно связана с качеством основания, на котором она установлена. Различные методы крепления требуют особых стратегий подготовки для предотвращения разрушения мембраны.

• Солдатская свая и обшивка деревянных свай. Этот распространенный метод часто оставляет значительные зазоры между обшивочными досками и неровные переходы между стальными сваями. Подготовка требует заполнения пустот затиркой или мастикой, удаления торчащих гвоздей и часто установки сплошной дренажной доски или фанерной облицовки для создания подходящей однородной поверхности для нанесения мембраны.

• Стальные шпунтовые сваи. Глубокий гофрированный профиль и острые края шпунтовых свай создают серьезные проблемы. Нанесение листовой мембраны непосредственно на гофры часто приводит к образованию перемычек, когда мембрана растягивается поперек пустоты и рвется под тяжестью бетона. Детализация требует заполнения канавок бетоном или установки профиля из сверхпрочной фанеры или пенопласта для создания ровной поверхности.

• Секущие стены и торкрет-бетон. Хотя эти поверхности, как правило, более однородны, чем утепленные, они могут быть очень абразивными. Профилирование поверхности необходимо для удаления острых выступов заполнителя. Часто требуется промежуточное покрытие или слой толстого геотекстиля, чтобы предотвратить разрыв мембраны по неровным контурам во время укладки бетона.

Управление сложной детализацией

Объемное поле мембраны редко выходит из строя; утечки почти исключительно возникают в местах проходок, переходов и окончаний. Управление этими деталями требует строгого соблюдения протоколов производителя.

• Проникновения в сантехнику, электрические кабелепроводы и заземляющие стержни требуют строгих протоколов герметизации с использованием специальных защитных чехлов, жидкостного гидроизоляционного покрытия и зажимных колец из нержавеющей стали.

• Крепления и грунтовые гвозди представляют собой наиболее распространенные места утечек. Для них требуются специальные коробки для детализации или применение мастики, которые могут соответствовать неправильной форме головки анкера, сохраняя при этом водонепроницаемость.

• Переходы между плитой и стеной должны плавно перекрывать структурный холодный шов, часто требуя двойного слоя мембраны и установки гидрофильной гидрошпонки.

• Окончания на уровне земли требуют механического крепления с помощью заделочной планки и непрерывного противоотливного покрытия, чтобы предотвратить миграцию поверхностных вод за мембранную систему.

Укладка бетона и риски, связанные с торкретированием

Бетонная заливка сама по себе представляет значительную опасность для гидроизоляционной оболочки. Во время операций заливки на месте неправильные методы вибрации могут привести к удару вибрационной головки и разрыву мембраны. Чрезмерная высота падения может привести к расслоению заполнителя, в результате чего тяжелые камни ударятся и повредят гидроизоляционный слой. Применение торкретирования представляет другой набор рисков. Высокая скорость удара торкрет-бетона может истирать или разрывать более мягкие мембраны. Что еще более важно, неправильное нанесение торкрет-бетона может привести к «затенению» — образованию пустот или сот за арматурной сталью. Если торкрет-бетон не полностью герметизирует арматурный стержень и не обеспечивает прочного контакта с мембраной, необходимое непрерывное клеевое соединение никогда не образуется, оставляя путь для миграции воды.

Обеспечение качества и проверка

Учитывая постоянную недоступность системы, строгий контроль качества является единственной защитой от катастрофического сбоя. Недостаточно полагаться исключительно на визуальную проверку подрядчика по установке.

1. Привлеките независимого стороннего инспектора по гидроизоляции для проверки всех деталей перед укладкой бетона.

2. Проведите дымовое тестирование разделенных на отсеки систем ПВХ для выявления микроскопических повреждений швов.

3. Выполните испытание на отпуск (искровое испытание) в системах, работающих с жидкостью, чтобы обнаружить точечные отверстия или участки недостаточной толщины в милах.

4. Выполните окончательную визуальную проверку всех деталей анкеровки, проходок и переходных швов непосредственно перед заливкой бетона, чтобы убедиться в отсутствии повреждений во время установки арматуры.

Стоимость и ценность глухой гидроизоляции

Увеличение полезной площади

Основным финансовым стимулом для внедрения «слепых» технологий является максимальное увеличение занимаемой площади. Устранив необходимость в периметре раскопок шириной два-три фута, застройщики могут построить фундаментные стены прямо напротив границы участка. В густонаселенной городской среде, где затраты на приобретение земли астрономические, съемка дополнительных квадратных метров подземных площадей становится очень прибыльной. Эта расширенная площадь позволяет построить дополнительные парковочные места, более крупные технические помещения или расширить торговые площади, что напрямую повышает общую рентабельность инвестиций в проект и компенсирует затраты на специализированное строительство.

Материальные и трудовые премии по сравнению с затратами жизненного цикла

Слепые системы требуют явных затрат как на материальные затраты, так и на специализированную рабочую силу, необходимую для установки. Тщательная детализация, подготовка основания и строгие процессы обеспечения/контроля качества требуют более высоких первоначальных капитальных затрат по сравнению с традиционной гидроизоляцией положительной стороны. Однако эти первоначальные инвестиции необходимо сопоставлять с рисками жизненного цикла. Неисправность ограждающей конструкции ниже уровня земли приводит к катастрофическим финансовым последствиям, включая повреждение конструкции водой, обширное устранение плесени, нарушение работы арендаторов и необходимость непрерывных дорогостоящих инъекций эпоксидной смолы в течение всего срока службы здания. Инвестиции в надежную, полностью надежную систему «слепой» смягчают эти долгосрочные обязательства, обеспечивая структурную целостность и удобство использования подземного пространства.

Заключение

Слепая гидроизоляция является одним из наиболее надежных решений для защиты подземных сооружений, к которым после завершения строительства доступ снаружи невозможен. Выбрав подходящую мембранную систему, обеспечив правильную детализацию и внедрив строгий контроль качества на протяжении всего процесса установки, проектные группы могут значительно снизить риски проникновения воды, повысить долговечность конструкции и свести к минимуму дорогостоящие ремонтные работы в будущем.

Чтобы максимизировать долгосрочные характеристики гидроизоляции, примите во внимание следующие рекомендации:

• Перед выбором системы глухой гидроизоляции проведите комплексные геотехнические исследования и оценку грунтовых вод.

• Выбирайте мембранные технологии, исходя из условий субстрата, гидростатического давления и экологических требований конкретного проекта.

• Во время установки обратите пристальное внимание на важные детали, такие как проходки, переходы и соединения между горизонтальными и вертикальными линиями.

• Внедрите независимые процедуры проверки и обеспечения качества перед укладкой бетона, чтобы обеспечить долгосрочную надежность гидроизоляции.

Обладая многолетним опытом в области гидроизоляционных технологий и инноваций в ограждающих конструкциях, компания CANLON зарекомендовала себя как всемирно признанный производитель передовых гидроизоляционных систем для коммерческого, промышленного, инфраструктурного и жилого строительства. Благодаря постоянным исследованиям и разработкам, интеллектуальному производству и строгим международным стандартам качества компания предлагает высокоэффективные гидроизоляционные решения, отвечающие строгим требованиям современных подземных и структурных строительных проектов.

От слепых систем Водонепроницающая мембрана. и систем гидроизоляции под землей до гидроизоляции кровли и комплексных решений для ограждающих конструкций зданий, CANLON предлагает комплексные продукты, профессиональные инженерные консультации, индивидуальную поддержку проекта и долгосрочное техническое обслуживание. Сочетая инновационные технологии с разработкой экологически чистых продуктов, CANLON помогает архитекторам, инженерам, подрядчикам и разработчикам улучшать качество строительства, продлевать срок службы зданий и создавать более безопасные, долговечные и устойчивые конструкции.

Часто задаваемые вопросы

Вопрос: В чем разница между гидроизоляцией глухой и положительной стороны?

A: Положительная боковая гидроизоляция наносится на внешнюю поверхность затвердевшей бетонной стены, требуя места для раскопок для доступа рабочих. Гидроизоляция глухих стенок применяется к системе удержания грунта перед заливкой несущей стены и используется, когда внешний доступ физически невозможен из-за ограничений нулевых линий.

Вопрос: Можно ли отремонтировать гидроизоляцию после заливки бетона?

Ответ: Внешний ремонт невозможен после затвердевания бетона, поскольку мембрана надолго заглублена. Исправление требует инвазивных внутренних инъекций негативной стороны с использованием полиуретановых или эпоксидных затирок, которые очень разрушительны и часто обеспечивают лишь временное решение.

Вопрос: Какая основа лучше всего подходит для системы гидроизоляции глухих стен?

Ответ: Идеально подходит гладкая сплошная подложка. Фанерная облицовка поверх грубой деревянной обшивки, заполненные бетоном гофры на шпунтовых сваях или облицовочный слой поверх грубого торкрет-бетона обеспечивают необходимую однородную поверхность для правильного приклеивания мембраны и предотвращают образование перемычек или разрывов.

Вопрос: Как боковая миграция воды влияет на гидроизоляцию глухих стен?

Ответ: Если мембрана проколота, вода может перемещаться вбок между мембраной и бетонной стеной, пока не найдет трещину и не попадет в здание. Системы с высокой адгезией к отслаиванию приклеиваются непосредственно к бетону, локализуя утечку и предотвращая ее широкомасштабную миграцию.

Вопрос: Совместима ли гидроизоляция глухих стен с конструкционным торкретированием?

О: Да, но для этого требуются специальные мембраны, рассчитанные на высокую скорость удара при нанесении. Требуется тщательная работа с насадками, чтобы предотвратить «затенение» или пустоты за арматурой, которые могут поставить под угрозу критическую адгезионную связь между бетоном и мембраной.

Вопрос: Как вы обрабатываете завязки и отверстия в гидроизоляции глухих стен?

Ответ: Проходы требуют тщательной детализации с использованием специальных предварительно сформированных чехлов, мастики или жидкого гидроизоляционного покрытия для создания водонепроницаемого уплотнения вокруг выступа перед установкой и интеграцией мембраны основного поля.

Вопрос: Как происходит переход между гидроизоляцией под плитой и глухой гидроизоляцией?

Ответ: Этот переход от горизонтального к вертикальному направлению является критическим конструктивным холодным швом. Это требует усиленной детализации, перекрывающихся мембран, непрерывного клеевого соединения и часто использования гидрофильных гидрошпонок для поддержания монолитного уплотнения против гидростатического давления.
